Textversion:

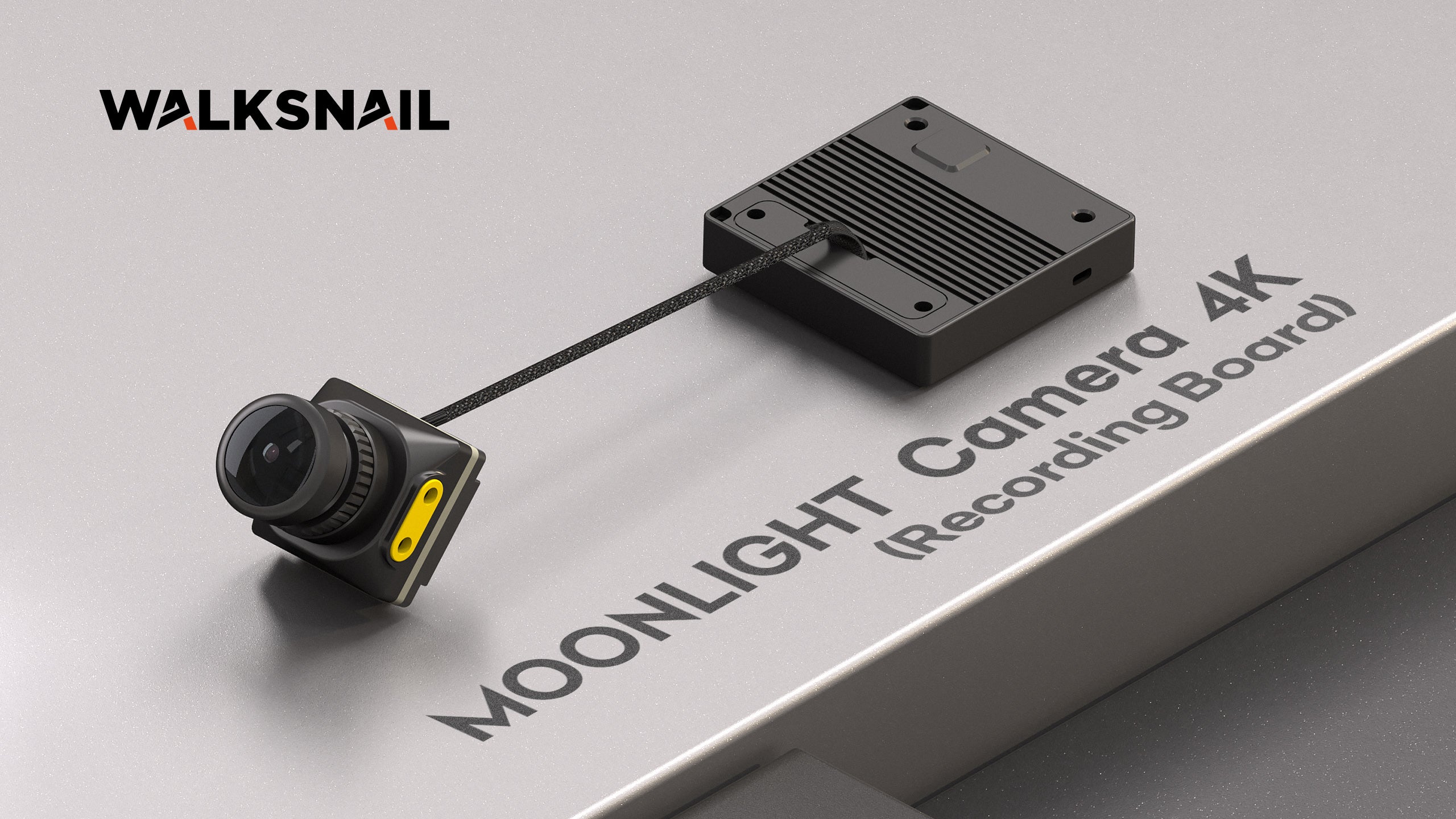

1. Willkommen beim Tutorial zur Verwendung des 4K Moonlight Camera + Videoboard.

2. Dieses Produkt ist mit allen Walksnail Avatar-Serien VTX kompatibel.

3. Um das 4K-Aufnahmeboard und den Avatar VTX zu verbinden, benötigen Sie ein USB-Kabel.

4. Im Lieferumfang sind drei Arten von USB-Kabeln enthalten.

5. Jedes entspricht verschiedenen VTX-Modulen.

6. Wir werden das verwenden Avatar V2 VTX als Beispiel hier.

7. Stecken Sie das USB-Kabel in den VTX, mit dem weiß markierten Ende in der Nähe der VTX-Antenne.

8. Stecken Sie das andere Ende in die 4K-Aufnahmekarte.

9. Entfernen Sie die Kamera des VTX.

10. Schließen Sie das 25-mm-Koaxialkabel von der 4K-Aufnahmekarte an den Avatar V2 VTX an.

11. Löten Sie das Stromkabel von der 4K-Aufnahmeplatine an den Flugcontroller.

12. Die Eingangsspannung sollte zwischen 7,4 V und 25,2 V liegen. Sie können einen spannungsgeregelten BEC- oder BAT-Power-Lötpunkt verwenden.

13. Schließen Sie das Netzkabel an den VTX an.

14. Überprüfen Sie, ob Verkabelungsfehler vorliegen.

15. Stellen Sie sicher, dass die Polarität korrekt ist.

16. Für die erstmalige Verwendung ist ein Firmware-Upgrade erforderlich.

17. Herunterladen das Avatar Moonlight-Firmware-Upgrade von der offiziellen Website CADDXFPV.

18. Kopieren Sie die Firmware in das Stammverzeichnis der SD-Karte.

19. Stecken Sie die SD-Karte in den Steckplatz der Moonlight-Aufnahmekarte.

20. Schließen Sie die Stromversorgung an die VTX- und Moonlight-Kamera an.

21. Warten Sie, bis die Geräte eingeschaltet sind.

22. Das grüne Licht am Moonlight Recording Board leuchtet immer und das grüne Licht am VTX blinkt.

23. Halten Sie die Bindetaste am VTX 8 Sekunden lang gedrückt.

24. Lassen Sie die Taste los, wenn die Kontrollleuchte rot zu blinken beginnt.

25. Der Upgrade-Vorgang dauert etwa 40 Sekunden.

26. Es ist normal, dass die Kontrollleuchten während des Upgrades erlöschen.

27. Schalten Sie das Gerät während des Upgrade-Vorgangs nicht aus.

28. Die Kontrollleuchte der Moonlight-Kamera leuchtet dauerhaft grün.

29. Die Anzeigeleuchte des VTX leuchtet grün, blinkt oder leuchtet dauerhaft.

30. Dies zeigt ein erfolgreiches Upgrade an.

31. Nachdem das Upgrade abgeschlossen ist,

32. Testen Sie den VTX, um sicherzustellen, dass er ordnungsgemäß funktioniert.

33. Schalten Sie die Avatar-Brille ein.

34. Klicken Sie mit einer Pinzette auf den Bindeknopf an der Brille.

35. Sie hören einen Aufforderungston.

36. Klicken Sie einmal auf die Schaltfläche am VTX und das rote Licht bleibt an.

37. Überprüfen Sie die Videoübertragung durch die Brille.

38. Stellen Sie sicher, dass der Video-Feed ordnungsgemäß funktioniert.

39. Sobald die Videoübertragung bestätigt ist,

40. Bauen Sie das Moonlight Recording Board und den VTX zusammen.

41. Entfernen Sie zunächst die Schrauben von der Moonlight-Aufnahmeplatine.

42. Nehmen Sie die vier im Lieferumfang enthaltenen langen Schrauben heraus.

43. Installieren Sie sie am VTX und befestigen Sie sie mit Muttern.

44. Nachdem Sie die Moonlight-Aufnahmeplatte am VTX befestigt haben, befestigen Sie sie mit den Muttern.

45. Stapeln Sie das Moonlight-Modul und den VTX entsprechend dem Rahmenlayout.

46. Zum Schluss befestigen Sie den VTX mit 4-mm-Schrauben am Rahmen.

47. Stellen Sie sicher, dass die Installation sicher ist.

48. Die Installation der 4K Moonlight-Kamera und des Videoboards ist nun abgeschlossen.

49. Danke fürs Zuschauen.
