Letzten Monat stellte Caddx sein fünftes digitales FPV-Kit vor, das Walksnail Avatar HD Nano V3. Obwohl der Name vermuten lässt, dass es sehr klein ist, handelt es sich um eines ihrer fortschrittlichsten Videoübertragungssysteme, das für kleine CineWhoop-Drohnen und größere Renn-/Freestyle-Quadcopter FPV geeignet ist. Diese neue Version führt den Rennmodus ein, der eine Verbesserung der Latenzstabilität verspricht.

Die Möglichkeit, zwischen Qualitätsmodus und Latenzmodus umzuschalten, macht den neuen Walksnail Avatar HD Nano V3 zu einem einzigartigen Produkt. Praktisch kombiniert es die Fähigkeiten des digitalen Systems DJI FPV, das für herausragende Videoqualität bekannt ist, und der geringen Latenz des HDZero und des analogen Systems.

Der analoge FPV wird aufgrund seiner Erschwinglichkeit, geringen Latenz und größeren Reichweite immer noch häufig im Rennsport eingesetzt und bevorzugt, während der digitale FPV aufgrund seiner überlegenen Videoqualität und Störfestigkeit im Kino bevorzugt wird. Während in analogen FPV-Systemen alle aufgrund einer schlechten Verbindungsqualität oder Schnittstelle verlorenen Frames für immer verloren gehen, werden in digitalen FPV-Systemen verlorene Frames durch fortschrittliche Fehlerkorrekturalgorithmen erneut übertragen, was die Latenz erhöht.

Walksnail Avatar Nano Kit V3 Testbericht

Offenlegung: Ich habe dieses digitale FPV-Kit im Rahmen einer Produktbewertungskooperation mit erhalten CaddxFPV. Technische Daten und Qualität können je nach Zuverlässigkeit des Herstellers variieren, daher kann ich nicht garantieren, dass Sie ein identisches Produkt erhalten, wie in meinem Artikel gezeigt.

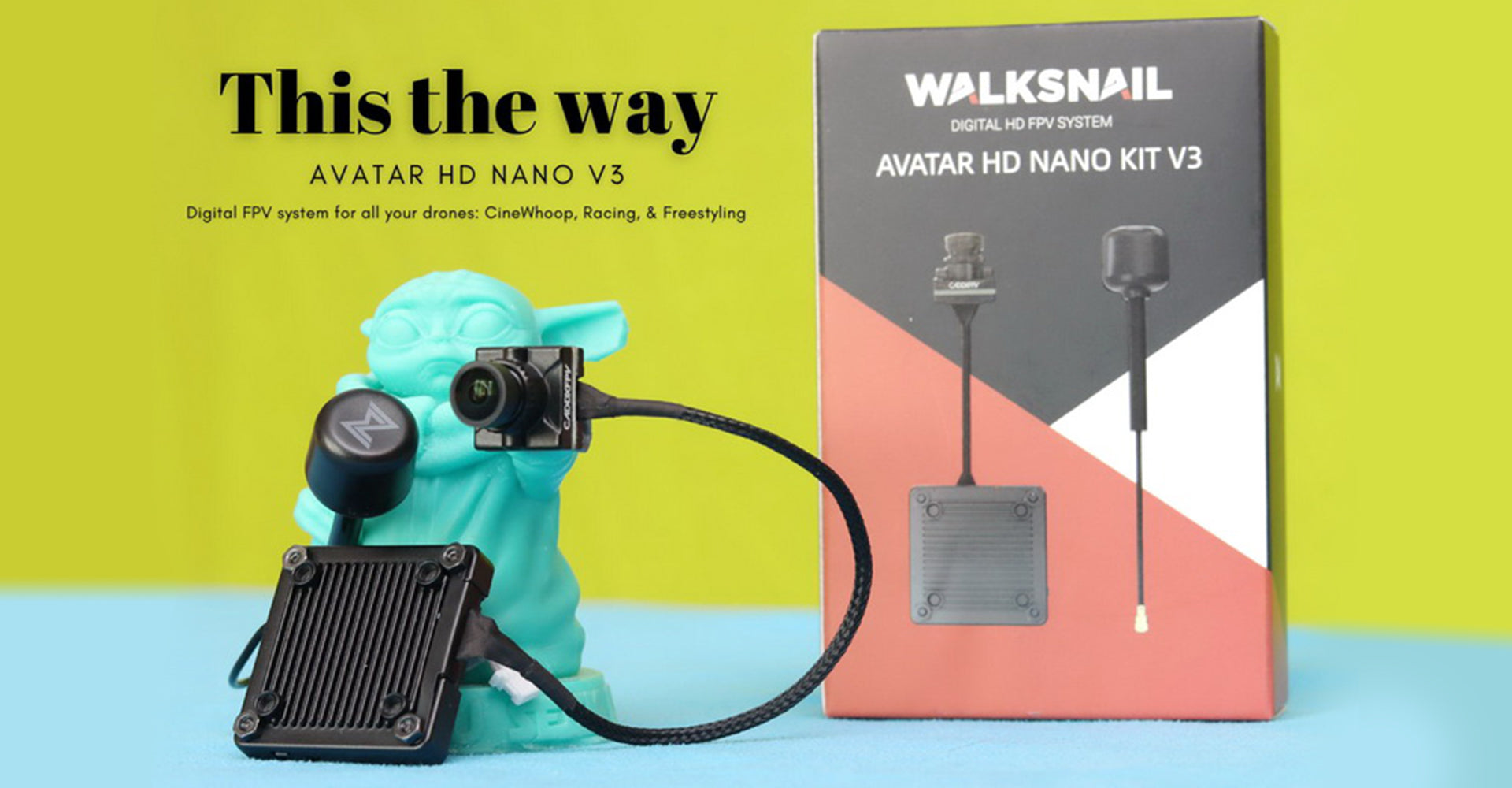

Obwohl Caddx mir das Avatar Nano V3-Kit zur schnelleren Lieferung mit FedEx geschickt hat, dauerte es zwanzig Tage, bis ich es erhielt. Genau wie das Mini 1S und das Mini 1S Lite ist auch das V3-Kit in einer Schachtel in Zigarettenschachtelgröße verpackt. Das Kit enthält einen Avatar V3 VTX, eine Nano-Kamera, eine V2-Antenne, ein 4-poliges USB-Kabel, eine 14- bis 19-mm-Halterung und Montagezubehör.

Auf einen Blick

Auf den ersten Blick gibt es optisch keine große Veränderung zwischen V2 und V3 – beide VTXs sehen aus wie ein schwarzer Kühlkörper. Stellt man sie nebeneinander, sieht man, dass der V3 etwas kleiner ist, da er auch für kleine 1S FPV-Drohnen gedacht ist. Der Avatar Nano VTX misst 31,5*31,5*9,4 mm und wiegt 13,4 g (etwa vier Gramm leichter als V2). Es verfügt über 25,5 x 25,5 mm (M2) und 20 x 20 mm (M3) und Montagemuster. Die Antenne verfügt über einen häufig verwendeten UFL-Anschluss und kann durch eine Haltestange gesichert werden.

Der Avatar V3 VTX wird mit einem vorgelöteten und zementierten Daten-/Stromkabel (Uart TX, Uart RX, GND, Power 3.1-13V Pin-Layout) geliefert. Da die meisten Flugsteuerungen über einen 6-poligen DJI digitalen FPV-Stecker verfügen, habe ich Caddx gefragt, welche Art von FC mit dem 4-poligen Stecker am Ende des Kabels kompatibel ist, aber sie haben nicht geantwortet. In der Nähe der Lötpads befinden sich eine Status-LED und ein kleiner Bindeknopf.

Der VTX verfügt über 32 GB integrierten Speicher und die Dateien können mit dem mitgelieferten 4-Pin-auf-USB-A-Kabel übertragen werden. Auch hier hätte ich mir einen Typ-C-Anschluss gewünscht, im Gegensatz zum nicht standardmäßigen Datenanschluss, der leicht beschädigt werden kann – insbesondere, da es keinen SD-Kartensteckplatz gibt und man sich auf die Onboard-Aufzeichnung beschränkt. Das Gerät kann Videos mit bis zu 1080P@60fps oder 720P@120fps aufnehmen, es werden jedoch keine Gyrodaten zur weiteren Bildstabilisierung gespeichert.

Die Avatar Nano-Kamera ist für Drohnen aller Größen gedacht, misst nur 14 x 14 x 16,8 mm und wiegt 3 Gramm. Für größere Rennquads ist eine 14 bis 19 mm große Montagehalterung im Lieferumfang enthalten. Die Kamera verfügt über einen nativen 1/3,2-Zoll-4:3-Bildsensor und ein 2,1-mm-Objektiv, das ein Sichtfeld von 160° bietet. Im Lieferumfang ist ein 90-mm-MIPI-Kabel enthalten, bei Bedarf ist jedoch auch ein 140-mm-Kabel erhältlich.

Preis, Verfügbarkeit und Alternativen

Das neueste Avatar Nano V3-Kit mit integriertem 32G-Speicher kann bei Caddx für bestellt werden $109.00. Sie sollten das überprüfen Walksnail Avatar Pro Kit für 159 $, wenn Sie Gyros-Stabilisierung benötigen.

Walksnail Nano V3: Installation und Verkabelung

Bevor ich es an einem Drohnenrahmen installierte, habe ich einen „Trockentest“ durchgeführt, um zu sehen, ob es an meinem haftet Avatar VRX-Modul und funktioniert einwandfrei. Es kann sehr frustrierend sein, wenn man feststellt, dass ein Teil nicht funktioniert, nachdem alles verkabelt und zusammengebaut ist.

Als nächstes habe ich die neueste Version heruntergeladen und installiert Avatar 34.40.15_beta Firmware auf meinem VRX. Der Prozess ist unkompliziert; Sie müssen nur die entsprechende Bilddatei (Avatar_Sky_34.40.15.img für VTX, AvatarSE_Gnd_34.40.15.img für VRX oder Avatar_Gnd_34.40.15.img für Schutzbrillen) in den Speicher des Geräts kopieren und drücken Halten Sie die Bindetaste 8 Sekunden lang gedrückt. Der VTX verfügte bereits über die neueste Firmware (eine Avatar_version.txt-Datei im Stammverzeichnis des internen Speichers, die die Softwareversion anzeigt). Der Avatar V3 VTX wird auf der Werkbank ohne natürlichen Luftstrom heiß (80–90 °C), daher empfehle ich die Verwendung eines Lüfters während der Konfiguration und Firmware-Upgrades.

Zuvor habe ich erwähnt, dass der WN Nano HD V3 VTX mit einem vorinstallierten 4-Pin-Stecker geliefert wird, der vermutlich nicht mit der 6-Pin-Buchse der Air Unit meines FC kompatibel ist (die über einen zweiten GND- und SBUS-Pin für den eingebauten Funkempfänger verfügt). Nachdem ich die Pin-Reihenfolge noch einmal überprüft hatte, fügte ich sie ein und es stellte sich heraus, dass es auf diese Weise funktionierte.

Walksnaill enthält Befestigungsschrauben sowohl für VTX als auch für die Kamera. Der VTX verfügt über zwei Montagemuster. Wenn Sie sich für 25,5 x 25,5 mm entscheiden, müssen Sie die serienmäßigen M2-Schrauben, die den VTX zusammenhalten, durch längere ersetzen. Für 20 x 20 mm verfügt der VTX über M3-Schraubenlöcher. Da es eine Höhe von fast 10 mm hat, war in meinem Skystars Bolt5-Freestyle-Rahmen nicht genügend Platz, um es oben auf dem ESC + FC-Stack zu installieren, also habe ich es in einem montiert BetaFPV Pavo25 Drohne. Es passt perfekt in den 2,5-Zoll-CineWhoop-Rahmen, aber ich muss ein größeres Loch schneiden, um für die Dateiübertragung auf den Datenanschluss des VTX zugreifen zu können.

Energieoptionen

Das Avatar Nano V3-Kit kann gemäß den technischen Daten mit 3,1 bis 13 Volt betrieben werden. Bei der Installation in 1-3S-Setups kann es direkt an die LIPO-Batterie angeschlossen werden. Für 1-Sekunden-Builds empfehle ich die Verwendung eines 5-V-Aufwärtsspannungsreglers, um schwarze Bildschirme während des Fluges zu vermeiden – die Batteriespannung kann bei akrobatischen Manövern auf 2,6–3 V abfallen. Für 4S- und 6S-Drohnen müssen Sie den VTX über einen 10-V-BEC (Battery Eliminator Circuit) mit Strom versorgen, der in den meisten Flugsteuerungen zu finden ist.

Avatar Nano V3: Canvas-OSD

Das gesamte Walksnail-Ökosystem, einschließlich Avatar Nano, unterstützt Betaflight OSD- und LUA-Skripte vollständig. Sie können das OSD-Menü mit Ihren Sticks bedienen und alle OSD-Elemente können angezeigt werden.

Um BetaFlight-Telemetrieinformationen auf Ihrer FPV-Goggles anzuzeigen, müssen Sie die folgenden zwei Befehle ausführen:

• setze osd_displayport_device = MSP
• setze displayport_msp_serial = Y (wobei Y um eins kleiner als die Nummer des seriellen Ports ist. Beispiel: Y = 2 für Seriell 3)

Walksnails neuer Rennmodus für konsistente, reibungslose Latenz

Zusammen mit dem Avatar Nano V3 Kit hat Walksnail eine neue Firmware veröffentlicht, die den „Race Mode“ ermöglicht. Sie können in den Haupteinstellungen (Registerkarte „Gerät“) Ihres Displays (FPV-Goggles oder RVX) ganz einfach zwischen den Modi „Standard“ und „Race“ wechseln. Hinweis: Das Gerät wird neu gestartet, daher sollten Sie diesen Vorgang während des Fluges vermeiden!

Ich fliege gerne FPV, aber hauptsächlich kreuze ich mit niedriger Geschwindigkeit, bewundere die Natur und folge vielleicht ein paar Vögeln. Irgendwie kann mein Gehirn hohe Geschwindigkeiten und wendige Manöver nicht akzeptieren und die Reisekrankheit macht mir den Spaß zunichte. Normalerweise stelle ich die höchste Videoqualität ein, ohne zu bedenken, dass dies die Verzögerung im Live-Feed erhöhen kann. Stattdessen ist eine niedrige und stabile Latenz entscheidend, wenn Sie Hochgeschwindigkeitsrennen fahren, Freestyle fahren oder durch Tore, Bäume, verlassene Gebäude (Bando) und andere Hindernisse fliegen.

Wenn der Rennmodus ausgewählt ist, wird ein 9. Kanal namens RP verfügbar und die Videoauflösung wird von 720p/1080p auf 540p reduziert, um der Übertragungsstabilität Priorität einzuräumen. Glücklicherweise betrifft die Herunterskalierung nur die Live-Verbindung, nicht die Onboard-Aufzeichnung.

WN Avatar HD Nano V3: Leistung

Während meiner Tests lag die Latenz im Rennmodus zwischen 19 und 27 ms; Im Standardmodus habe ich Werte nahe 40 ms gesehen. Joshua Bardwell hatte in seinem Testvideo ungefähr die gleichen Ergebnisse.

Leider bin ich während des Leistungstests bei schlechten Lichtverhältnissen im Dunkeln gegen einen Baum gefahren, und als ich abstürzte, schnitt der Propeller das Koaxialkabel zwischen der Kamera und dem VTX ab, obwohl es über eine schützende Netzhülle verfügt. Lektion gelernt: Jedes Kabel muss mit einem Reißverschluss am Rahmen befestigt werden.

Walksnail Avatar HD Nano V3: Imbissbuden

• Bis zu 1080P bei 60 Bildern pro Sekunde mit einem nativen 4:3-Sensor, der flüssige und atemberaubende Bilder liefert. Mit diesem Kit können Sie Flugaufnahmen mit außergewöhnlicher Klarheit und Detailgenauigkeit aufnehmen.
• Mit einer breiten Eingangsspannung (3,1–13 V) und einer Ausgangsleistung von 500 mW können Sie verschiedene Arten von Drohnen mit erstaunlicher Videoqualität und Reichweite fliegen.
• Die Nanokamera V3 mit Abmessungen von 14*14 mm und einem Gewicht von nur 3 g, ausgestattet mit einem 2,1-mm-Objektiv und 160° FOV, bietet eine klarere und realistischere Bildqualität.
• Der Avatar V3 VTX verfügt über 32 g integrierten Speicher; Es kann 1080p HD und störungsfreies Flugmaterial aufzeichnen, ohne eine zusätzliche SD-Karte und eine Action-Kamera hinzuzufügen, wodurch das Gesamtgewicht der Drohnen reduziert und die Flugzeit verlängert wird, sodass Sie einen komfortableren Flug erleben können, während Sie 1080 FHD-Videos aufnehmen.
• Der Canvas-Modus unterstützt die vollständige OSD-Anzeige und -Anpassung von BetaFlight, Kiss, Inav und ArduPilot. Sie können verschiedene OSD-Schriftarten, Farben und Muster nach Ihren Wünschen anpassen und die gewünschten Parameter einfach per Fernbedienung anpassen.
