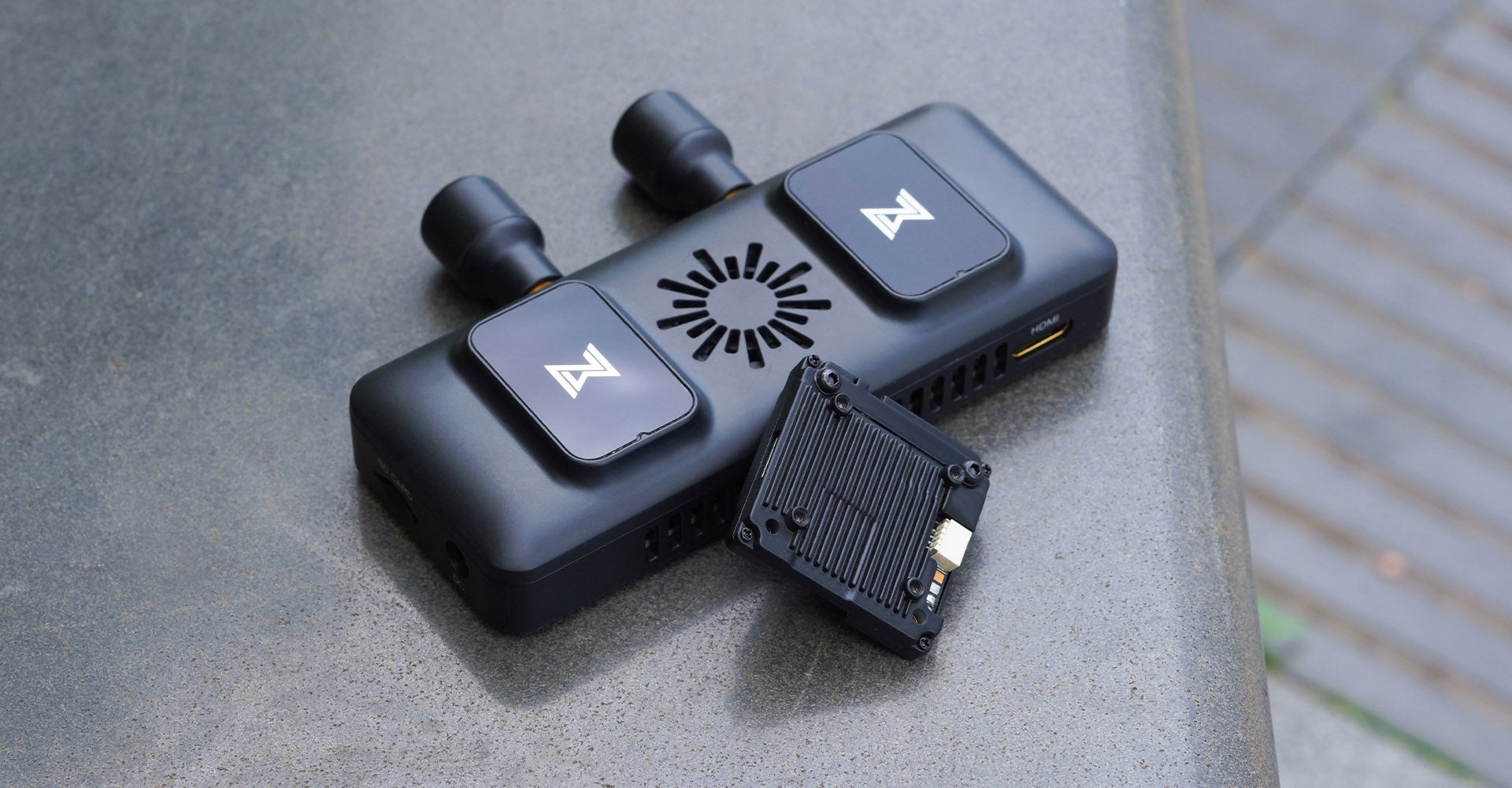

Einer der teuersten Teile eines HD-Digitalsystems ist zweifellos die FPV-Goggles, und hier hilft die Walksnail Avatar VRX. Dank seines HDMI-Ausgangs können Sie ihn mit Ihrem vorhandenen analogen oder digitalen FPV-Headset mit HDMI-Eingang verwenden. Wenn Sie gerne auf einem großen Bildschirm fliegen, können Sie Ihren 60-Zoll-LCD-Fernseher verwenden und Ihre Freunde einladen, sich dem Spaß anzuschließen und Popcorn zu servieren.

VRX steht für Video Receiver oder Video Receiver Module. Im Kontext von FPV-Systemen (First-Person-View) ist ein VRX ein Gerät, das das von einer FPV-Kamera über einen VTX (Videosender) übertragene Videosignal empfängt und es auf einer FPV-Goggles oder einem Monitor anzeigt.

Ein externes VRX-Modul ist üblicherweise mit einer oder mehreren Antennen zur Erfassung des übertragenen Signals und einem Empfängermodul ausgestattet, das das Signal verarbeitet und demoduliert. Anschließend wird das Videosignal ausgegeben, das zur Echtzeitanzeige an einen FPV-Monitor oder eine Schutzbrille angeschlossen werden kann. Neben den älteren analogen 5,8-GHz-Systemen gibt es derzeit drei digitale FPV-Systeme: DJI HD Digital, Walksnail Avatar und HDzero.

Der Avatar VRX ist für diejenigen gedacht, die bereit sind, zu minimalen Kosten in Walksnail einzusteigen. Unabhängig davon, ob Sie aus der analogen 5,8G-Welt oder dem digitalen HD-Ökosystem DJI kommen, können Sie mit Ihrer vorhandenen FPV-Goggles und einem HDMI-Eingang eine FPV-Drohne fliegen, die mit jedem Walksnail-AVATAR ausgestattet ist HD-System VTX. Caddx hat verstanden, dass nicht jeder 600 US-Dollar für ein zweites Paar FPV ausgeben möchte, um seine Technologie zu testen. Das Walksnail VRX-Modul ist auch eine hervorragende Option für diejenigen, die lieber mit großen Monitoren statt FPV-Headsets fliegen.

Walksnail Avatar HD VRX Rezension

Offenlegung: Ich habe diesen Avatar VRX im Rahmen einer Produktbewertungskooperation mit erhalten CaddxFPV. Technische Daten und Qualität können je nach Zuverlässigkeit des Herstellers variieren, daher kann ich nicht garantieren, dass Sie ein identisches Produkt erhalten, wie in meinem Artikel gezeigt.

Letzten Monat, um das testen und überprüfen zu können Avatar HD Pro Kit, Caddx hat mir auch diese VRX-Einheit geschickt. In der Box neben dem Walksnail vRX-Modul befinden sich ein Y-Stromverteiler (DC5521), ein HDMI-Kabel sowie Montagezubehör und Werkzeuge.

Das Modul misst 114*55*22mm und wiegt etwa 80 Gramm. Es verfügt über zwei integrierte Antennen (7,6 dBi) und zwei externe (1,9 dBi). Es kann mit der integrierten 3-mm-GoPro-Montagehalterung oder dem mitgelieferten doppelseitigen Klebeband an Ihrem FPV-Monitor oder Ihrer FPV-Goggles befestigt werden. Auf der rechten Seite befinden sich ein standardmäßiger 5,1-mm-Stromanschluss und ein Micro-SD-Steckplatz. Oben, in der Nähe des winzigen Joysticks, befindet sich die Bindetaste (Pairing). Der HDMI-Ausgangsanschluss befindet sich an der Unterseite des Geräts.

Dank des großen Eingangsspannungsbereichs können Sie ihn mit 7 bis 25,2 Volt (2S-6S) betreiben. Mit a CNHL 4s 3200 Li-ION Pack gibt mir eine nahezu endlose Einsatzzeit. Der VRX kann die Spannung von 2-, 3-, 4- und 6-s-LiPo-Akkus intelligent erkennen. Ein Alarm bei niedrigem Batteriestand wird ausgelöst, wenn die Zellenspannung unter 3,5 Volt fällt.

Walksnail VRX: Steuerelemente

Das VRX-Modul verfügt nur über zwei Tasten und einen winzigen Joystick zur einfachen Bedienung und Navigation zwischen verschiedenen Menüs. Mit der „Play“-Taste können Sie die Videoaufnahme starten/stoppen und mit der „Back“-Taste können Sie zum vorherigen Menü zurückkehren oder den aktuellen Modus verlassen. Der 720p@60fps-Modus kann durch langes Drücken (5 Sekunden) der Zurück-Taste aktiviert werden.

OSD & Hauptschnittstelle

Der Avatar VRX verfügt über ein detailliertes OSD, das VTX und RVX-Batteriespannung, Übertragungsvideobitrate, Latenz, Kanal und sogar eine geschätzte Flugentfernung enthält. Der Aufnahmestatus und der verbleibende Speicherplatz (vTX und vRX) werden in der oberen rechten Ecke angezeigt.

Die Hauptoberfläche verfügt über vier Registerkarten:

1. Kanal – Sie können den gewünschten Übertragungskanal manuell einstellen oder den Schalter „Auto“ aktivieren. Die Signalstärke wird für jeden Kanal angezeigt. Während der FCC-Modus über 8 Kanäle verfügt, verfügt der CE/SRRC-Modus nur über 4 Kanäle.

2. Teilen – Dieser Abschnitt befindet sich in der Entwicklung

3. Einstellungen

(1) Sendeleistung – Die Standard-Sendeleistung kann zwischen 25 mW, 200 mW, 500 mW und 700 mW umgeschaltet werden. Im FCC-Modus können 1200 mW eingestellt werden.

(2) Auflösung – Sie können zwischen 720P und 1080P wählen. Wenn 1080P ausgewählt ist, kann der Modus mit hoher Bildrate nicht ausgewählt werden.

(3) Kamera – Sie können die Einstellungen für EV-Wert, Sättigung, Schärfe, Weißabgleich, Drehung und Verhältnis anpassen.

(4) Anzeige – Sie können Zoomeffekt, Helligkeit, Fokussierungsmodus, benutzerdefiniertes OSD, OSD-Position, Schriftartenaktualisierung, benutzerdefinierte Schriftart, Sucher und Sucherbearbeitungseinstellungen anpassen.

(5) Aufnahme – VTX Aufnahmeauflösung, REC-Gerät, Take-off-REC, REC-Loop, SD-Karte und VTX.

(6) Gerät – Summerlautstärke, Entfernungsmodus, schwaches Signal, alles zurücksetzen, Geräteinformationen und Anweisungen.

4. Wiedergabe – Ermöglicht Ihnen, Ihre Videos zu überprüfen.

Preise, Verfügbarkeit und Optionen

Der Avatar VRX kann ab Caddx mit einem Startpreis von bestellt werden $209. Neben dem Basis-Kit gibt es sieben Combo-Kits mit verschiedenen VTX-Optionen. Der Preis für das Paket Walksnail VRX und Avatar HD Pro beträgt $309. Nur diesen Monat können Sie es mit diesem Gutscheincode mit 50 $ Rabatt erhalten.VRXGUTSCHEIN‘!

Technische Parameter

Kann ich es mit DJI FPV Goggles V2, Goggles oder Integra verwenden?

Da keine der DJI FPV Schutzbrillen, einschließlich Schutzbrille V2, einen HDMI-Eingang haben, können sie nicht direkt mit dem Walksnail VRX-Modul verwendet werden. Sie können einen externen HDMI-zu-AV-Konverter verwenden, wodurch die Videoqualität drastisch reduziert und die Latenz erheblich erhöht wird.

Walksnail AVATAR VRX FPV Headset-Kompatibilitätsliste:

(1) HDZero-Brille

(2) Headplay HD (1280×800) und SE (1024×600)

(3) Fat Shark HDO2, Attitude V6 und Recon HD Box

(4) SKYZONE SKY02O, Cobra, Sky04X und Sky 04L v2

(5) Orqa FPV.ONE Pilot

Bitte lassen Sie mich durch einen Kommentar unten wissen, ob es andere FPV-Goggles gibt, die ich nicht erwähnt habe.

Wie koppele ich den Walksnail VRX mit Ihrer Drohne?

Der Walksnail VRX ist mit allen AVATAR VTXs kompatibel und kann wie folgt gekoppelt werden:

(1) Schalten Sie die Drohne und den VRX ein.

(2) Drücken Sie die Verbindungstaste (Binden) des VTX- und RVX-Moduls der Drohne. Die Anzeigeleuchte leuchtet rot und das VRX-Ende ist ein DI… Dl… DI…

(3) Nachdem die Verbindung erfolgreich war, leuchtet die Anzeigeleuchte am VTX durchgehend grün.
Der Piepton am VRX stoppt und der Bildschirm wird angezeigt.

Avatar HD VRX: Firmware-Upgrade-Verfahren

Die neueste Walksnail VRX-Firmware kann hier heruntergeladen werden Hier. Die ZIP-Datei enthält Dateien für die gesamte AVATAR-Hardware. Verwenden Sie „AvatarSE_Gnd_X.X.X.img“ für das Modul VRX.

1. Kopieren Sie die Upgrade-Datei in das Stammverzeichnis der SD-Karte, schließen Sie sie an die Stromversorgung an und warten Sie, bis das Gerät initialisiert ist (löschen Sie zuerst die alte Firmware-Datei, falls vorhanden).

2. Halten Sie die Verbindungstaste am VRX 8 Sekunden lang gedrückt. Die Brille startet dann automatisch neu und gibt einen Piepton aus. (Während des Aktualisierungsvorgangs nicht ausschalten, die Aktualisierungszeit der Schutzbrille beträgt etwa 6 Minuten.)

3. Nachdem das Upgrade erfolgreich war und der Piepton stoppt, nachdem der VRX 5 Sekunden lang piept.
